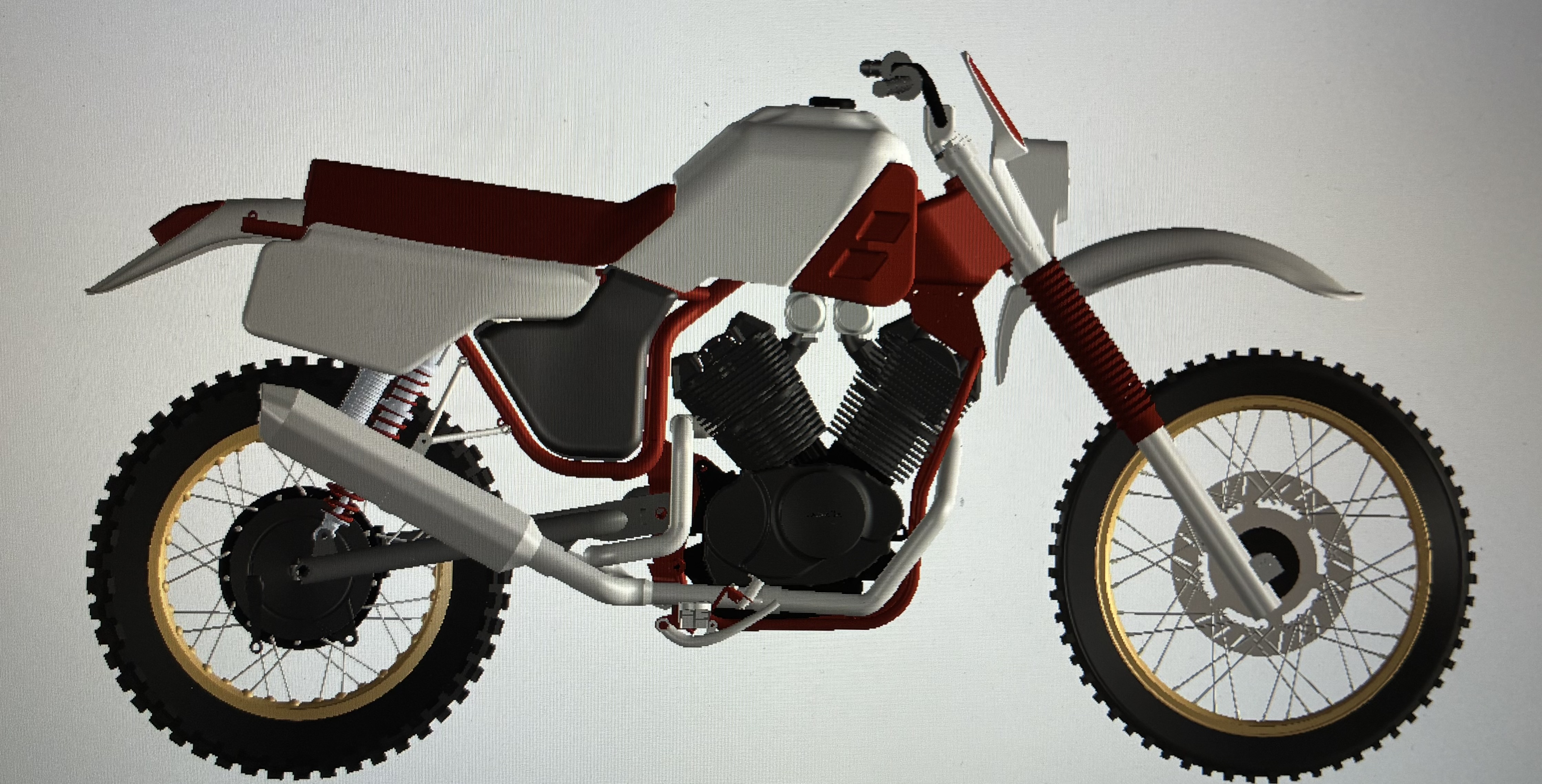

Takakäyrän teko sujui suunnilleen samoilla askelmerkeillä kuin etukäyränkin teko eikä siitä ole sen isompia kerrottavia. 3d-tulostettu kollektori oli hyvä apu osien asentoja sovitellessa, kun lopullista kollektoria ei ollut tässä vaiheessa vielä tehty.

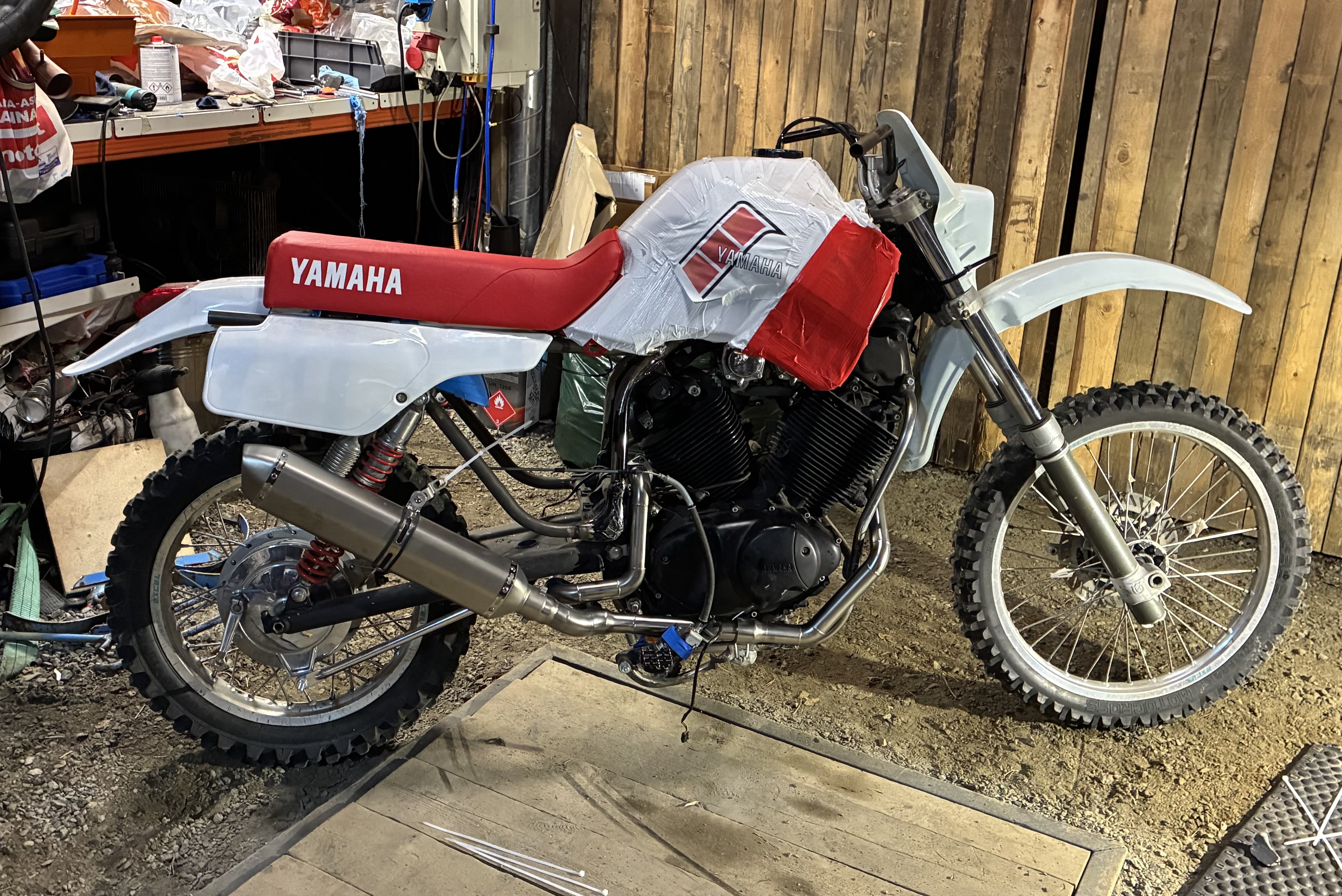

Kollektorin tekemisessä käytin ø45mm mutkia joista paloittelin taas 3d-tulostettuja jigejä hyväksikäyttäen sopivat palaset. Putkiston liitoskohdat muodostuvat päällekkäin menevistä ø35mm ja ø45mm putkista ja niiden väliin tulevista grafiittitiivisteistä. Eri kokoisten putkien sovittamiseksi tarvitsin kartioita, jotka valmistin ø35mm putkesta prässäämällä niihin päähän kartion tähän tarkoitukseen sorvaamallani tuurnalla. Kollektori oli nyt melko helppo sovitella paikoilleen kun etu ja takakäyrät olivat valmiina. Kollektorin jatkeeksi tuli vielä yksi vajaa 45° mutka ja pätkä suoraa 45mm putkea, sekä äänenvaimentimen mukana tullut sovitekappale, jonka päälle äänenvaimennin asettuu. Lopuksi harjasin kaikki putken osat teräsharjalla ja taidan jättää putket tälle pinnalle enkä ala sen kummemmin niitä enää viimeistelemään. Alunperin ajatus oli, että olisin hionut hitsaussaumat tasalle ja kiillottanut putket, mutta kuten aiemminkin mainitsin, niin ei ole tarkoitus rakentaa näyttelypyörää, joten jääkööt nämä nyt tällaiseksi.

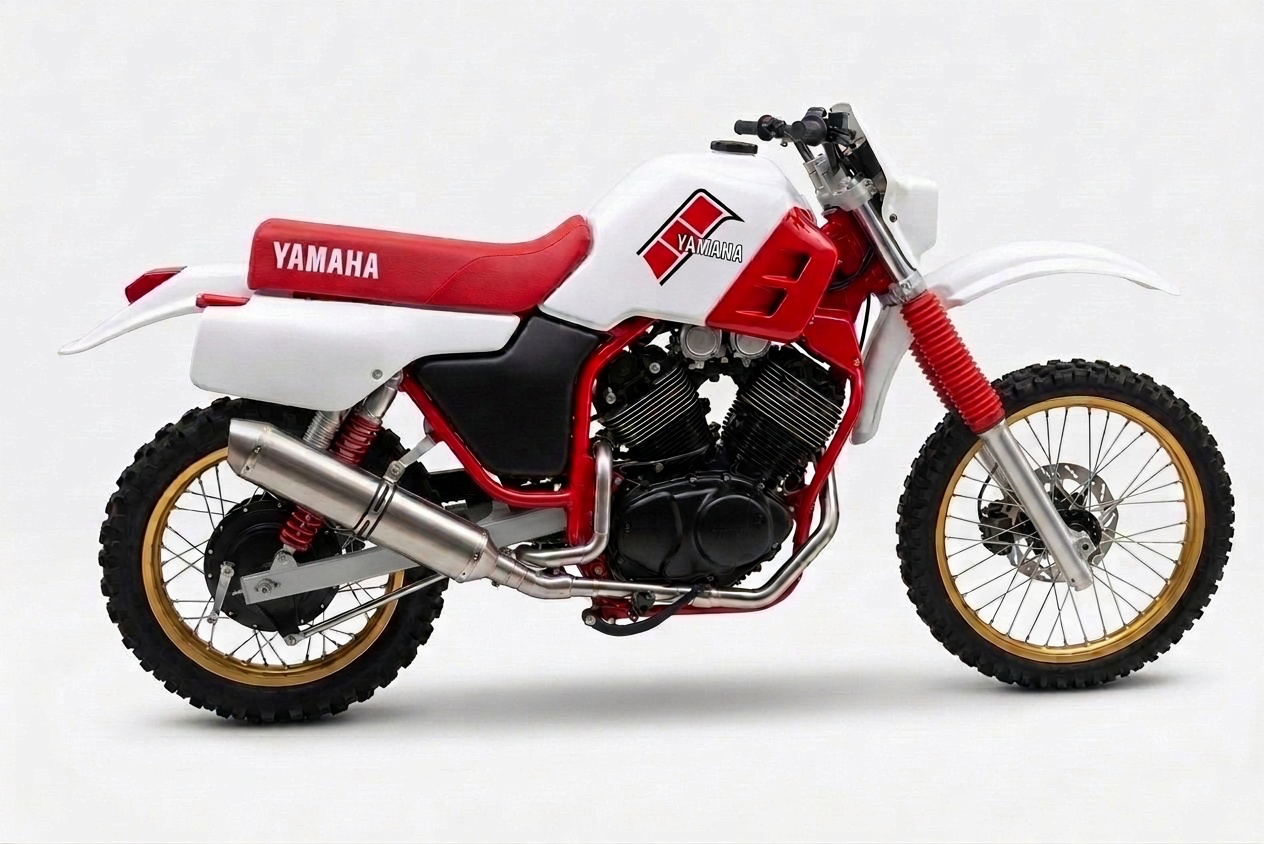

Putkeen pitää vielä tehdä puristusliitoskohtiin ulkoputkiin halkaisut sekä miettiä jonkinlaiset kannakoinnit, jotka tukevat putkistoa runkoon. Luultavasti kannakointeja tulee yhteensä kolme, molempien käyrien loppupäähän yhdet sekä äänenvaimentimelle yksi. Lisäksi pitää hitsata vielä kollektori-osaan äänenvaimentimen kiinnitysjousille paikat.
